積分球霧度儀的技術要求及測試原理詳解

作者:3nh時間:2024-09-14383 次瀏覽

信息摘要:

積分球霧度儀?顧名思義就是采用積分球光路結構的一種霧度儀,這種霧度儀的測量精度較高,在透明材料霧度和透光率測量中有著廣泛的應用。本文對積分球霧度儀的技術要求及測試原理做了解析。

積分球霧度儀顧名思義就是采用積分球光路結構的一種霧度儀,這種霧度儀的測量精度較高,在透明材料霧度和透光率測量中有著廣泛的應用。本文對積分球霧度儀的技術要求及測試原理做了解析。

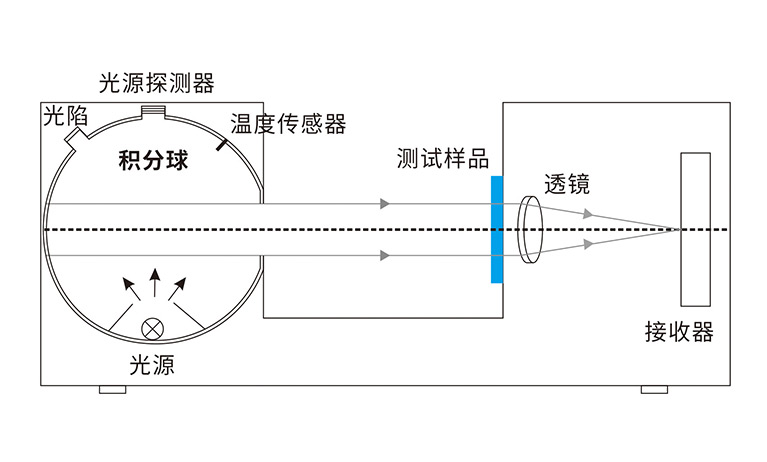

積分球霧度儀結構01

積分球霧度儀的技術要求:

積分球霧度儀是用于透明材料霧度和透光率測量的光電儀器,其一般需要滿足一下技術要求:

1.積分球:用于收集透過的光通量。只要總出入口的面積不超過積分球內反射表面積的4%,任何直徑的球均可適用。

2.出口窗和人口窗的中心在球的同一最大圓周上,兩者的中心與球的中心構成的角度在170°以上,光電池置于與人口窗中心和球心成90°±10°的球面上。出口窗的直徑與人口窗的中心構成角度在8°以內。

3.反射面:積分球內表面、擋板和反射標準板,應具有基本相同的反射率。應在整個可見光波長區具有高反射率和無光澤。

4.聚光透鏡:照射在試樣上的光束,應基本上是單向平行光線,不能偏離光軸3以上。光束的中心和出口窗的中心是一致的,這個光束在出人窗口不應引起光暈。在出口窗處光束的截面近似圓形,邊界分明;對應人口中心構成角度與出口窗對人口中心構成1.3°±0.1的環帶。

5.陷阱:無試祥和標準板的時候,能夠全部吸收光。

6.光電池:球內光的強度用光電池測定。其輸出在使用光強范圍內和人射光強度成比例,并具有1%以內的精度。當積分球在暗色時檢流計無偏轉。光電池組合光譜響應為1931CIE 標準色度觀測者。

7.檢流計:刻度為100等分。

8.光源:標準C光源。


積分球霧度儀測試原理:

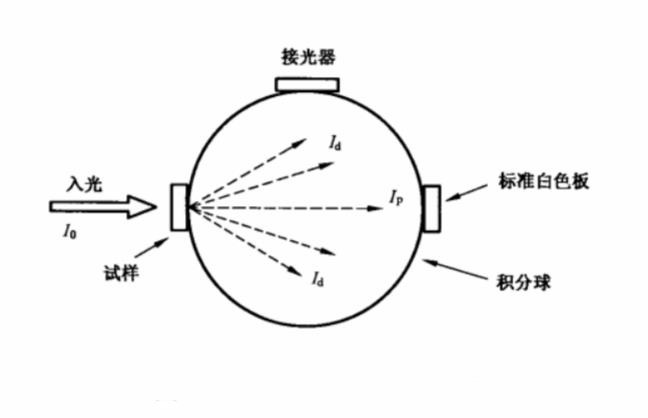

積分球霧度儀測試霧度的原理如下圖所示,入射光源I0經過試樣,光線的一部分被吸收,剩余的部分經過試樣的散射作用后,會產生平行光線Ip及散射光線Id進入到積分球中。

積分球式霧度計原理圖

進入積分球的光線經過反射后,其強度由光電池檢出。

試樣霧度H通過下式計算:

霧度H計算式

式中:Id為散射光強度;I0為入射光強度;Ip為平行光強度。
