透地試樣的光通量和射到試樣上的光通量之比(以百分?jǐn)?shù)表示)稱透光率。

透過試樣面偏離入射光方向的散射光通量與透射光之比(以百分?jǐn)?shù)表示)稱為霧度。

如圖1所示，光線射到一透明或半透明物體上時，部分產生定向反射，部份產生漫反射，進入樣品合部份被吸收，部分被透過，出射樣品的光中，主透射部份按折射定律前進，部份產生半球透射，其前進方向是散亂的。

按照 GB2410-80 及 ASTM D1003-61(1997)，上述透光率是指通過試樣的半球透光率，即以半球透射來考核的透光率，其入射擊光是垂直于樣品表面的。

同樣 GB2410-80 及 ASTM D1003-61(1997)，定義的霧度是指樣品的半球透光霧度。

因此，本儀器采用積分球捕捉半球隊范圍內的全部透射光。

理想的入射光應是單一方向的入射光，但事實上很難做到，因上，上述標準對入射光的方向性、被作為散射光接收的透射光的偏離角都作了嚴格的規定，這些規定通常稱為“幾何條件”。

由于樣品本身吸收光譜特性的不同，樣品內散射微粒對不同光譜散射本領的不同，

因此儀器對光源有一定要求。標準方法規定為 G(或 A)光源，對光接收器的光譜響

應也做了規定，被采用的光電元件必須用濾光片校正，使其符合肉眼視覺靈敏度，這

些條件，通常稱為儀器的“光譜條件?！?/p>

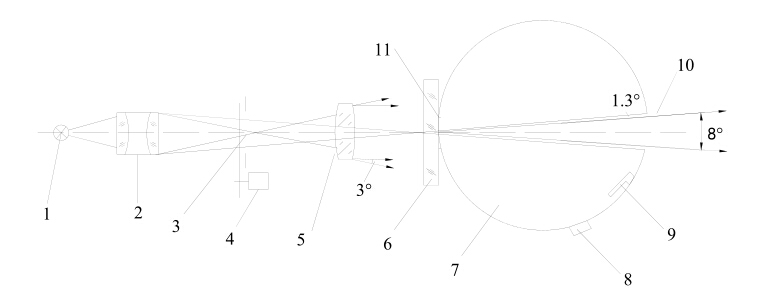

儀器的光學系統如圖 2

1.光源 2.聚光鏡 3.光欄 4.調制器 5. 物鏡6.試樣 7.積分球 8.光電池 9.反射標準器10.出射窗口 11.入射窗口

由光源1(鹵鎢燈)發出的光經聚光鏡2會聚,通過光欄3,經遮光式調制器4射到物鏡5 上,物鏡 5 射出一束平行光束,其光線偏離角不大于 3o，并將光欄 3 成像在出射窗 10上，出射窗對入射窗口中心的張角為 8 o，光斑邊緣與出射擊窗形成 1.3 o的環帶。積分球 7 內裝有一可擺動的標準反射器 9，當測定透光率及總透射光時，標準反射器被控在位，擋住出射窗;當測散射光時，從出窗處讓開。

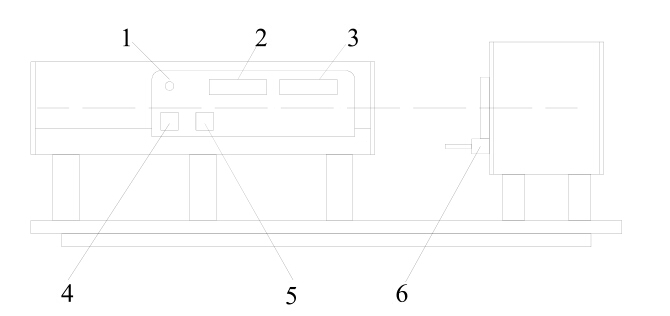

儀器的外形圖 3：

1、測試準備指示燈 2、透光率顯示器 3、霧度顯示窗 4、電源開關5、測試開關 6、樣品架

圖 3 儀器外形

儀器分發射系統(左側)和接收系統(右側)兩大部分，中間是開啟式的樣品室。

儀器的面板在發射系統正面，有電源(POWER)和測試(TEST)兩個按鍵，測

試準備結束的訊號指示燈以及透光率、霧度的顯示窗。

儀器的電氣原理框圖如圖 4
